硅PU球场加强材
编号/名称 EP-701/ 缓冲主材硅PU运动场加强材。
产品组成 EP-701是多异氰酸酯基和多羟基聚醚多元醇加有机硅改性合成的含有端异氰酸酯基高分子量的聚氨酯预聚体,和紫外线吸收剂、抗氧剂及其它辅助材料的组合料。
产品外观 1. EP-701为红色或绿色粘稠液体;
2.T01为水白色液体。
产品特点 1. 球场主材EP-701与添加剂T01供应配套使用;
2.EP-701固含量为100%;
3. 配合缓冲层使用,提供回弹特性,满足专业运动对球感的要求;
4.用于硅PU缓冲材基面上或者其他新旧聚氨酯/丙烯酸基面;
5.施工粘度低、流平性好,可使用时间适中;
6.固化后综合性能优异,能长期保持不错的物理性能。
产品配比 EP-701为单组分有色粘稠液体供应,T01 加量为EP-701重量的5%。
产品用途 为单组分有机硅改性聚氨酯弹性材料,辅以科学专业的配方设计,具有良好的冲击吸收特性,应用于运动面层系统能有效保护运动员脚踝、关节及韧带免受伤害。是塑胶跑道、篮球场、网球场、排球场、羽毛球场等运动场地铺装的理想用材。
使用方法 开启EP-701包装桶后,酌情根据施工环境温度及湿度加入0.1-0.3KG净化水(即按EP-701重量比0.3-1%加入净化水)充分搅拌均匀并及时使用专业施工工具摊铺施工,包装桶开启后,桶内材料须及时一次使用完毕。

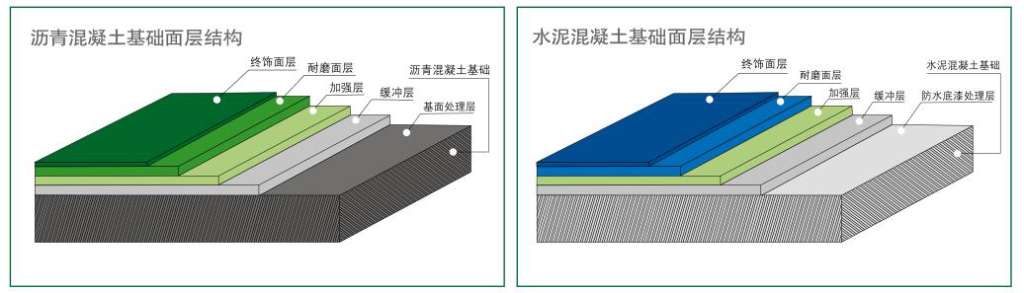

施工基面 施工在合格沥青砼基面或已经施工过本公司防水底漆(FD01)的合格水泥基面上。
完工表面 本材料在正确操作情况下,凝胶固化后,为平整坚韧干爽、富有弹性的聚氨酯橡胶体。但不排除由于基面状况的好坏、配料不准确、添加剂(T01)使用不当、搅拌不均匀或其它主、客观原因造成的某些缺陷,如表面发粘、平整度差、强度不好、有气泡等。
注意事项 1. 本产品为聚氨酯硅PU球场加强材,供专业施工人员使用。施工时不得随意添加稀释剂或填料,使用时请根据施工进度和环境温度确定每次配料量,未配的材料必须随时密封好;
2.本材料的适宜施工温度范围为5℃~40℃;避免中午高温地表温度时施工;
3.请按照施工设计的厚度要求确定单位面积的用料量;
4.在使用本材料之前,请详细阅读本产品说明书,施工前后可随时与我们联系,以便使本产品性能达到最佳。

安全事项 1. 避免沾及眼睛、皮肤或衣服, 切勿吞食, 在通风良好情况下使用,接触后应先使用有机溶剂或洗涤剂清洗,再使用清水彻底清洗;
2. 若不慎溅入眼睛应及时用大量清水彻底清洗并立即看医生。
运输/储存 可按照一般化学品运输。T01(添加剂)须远离火源,尽可能减少运输碰
撞。储存在阴凉干燥处,包装桶密封良好,切勿受潮或暴晒。
保质期限 本产品在常温下,保质期12个月。EP-701若出现粘度增大或固化变硬则不能使用。超过12个月若产品外观无异常,取样检测合格后仍然可以使用。
产品包装 采用金属圆形铁桶标准包装:EP-701为28±1.0kg/桶,PMJ01为18±0.1kg/桶。
技术指标
项 目 | 检 测 结 果 | 项 目 | 检 测 结 果 |
G03外观 | 有色粘稠液体 | 固含量(%) | 100 |
防沉性 | 无硬沉降 | 回弹率(%) | 22 |
混合粘度(Cps) | 12000 | 邵氏硬度 | 60 |
可使用时间(min) | 50 | 拉伸强度(Mpa) | 3.5 |
表干时间(h) | 5 | 伸长率(%) | 350 |
实干时间(d) | 2 | 阻燃性(级) | 1 |
压缩复原率(%) | 99 | 附着力(级) | 0 |
注:以上数据为25℃的检测结果,可参见相关检测报告。
本说明书所提供信息供专业人士参考,由他们决定是否采用及采用方法,使用中风险自负。其中所有的叙述、技术信息和建议均以我们所知的可靠实验及检测结果作依据。本公司严格执行产品的生产、检测标准以及相关的销售条款,但由于我们不能对本产品的使用过程进行全面的、持续的控制和跟踪,所以我们不能保证在任何情况下本产品技术性能的准确性与完整性,此说明书也并非任何形式的品质保证书。解释权归属广州市力宝龙涂料有限公司。
